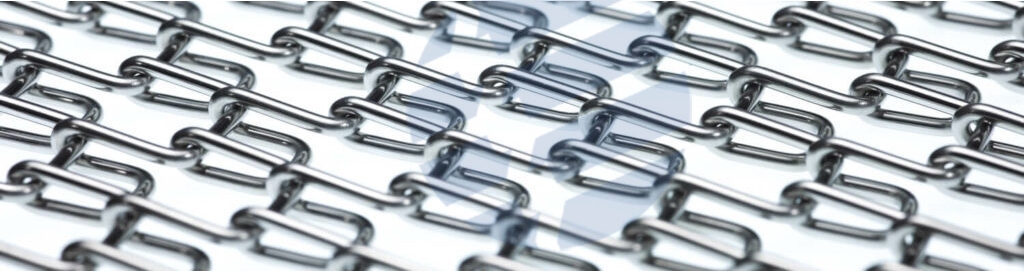

Compact-Grid™ Förderband - Wire Belt Company Osterloh GmbH

backen
entwässern
färben
glasieren
kochen
transportieren uvm.

Merkmale und Vorteile

Geringes Eigengewicht
Positiver Antrieb
70% offene Fläche – bietet optimale Reinigungsmöglichkeit
Optimale Produktunterstützung
Ideal für schnelle Kühl- und Trocknungsprozesse
Hohe Stabilität
Kleine Umlenkung
Einfaches Endlosmachen

Compact-Grid™ die neueste Innovation im Sektor Metallfördergurte. Zunächst entwickelt für die Snackfoodindustrie zum Transport kleiner, zerbrechlicher Produkte bietet Compact-Grid™ auch in anderen Anwendungsbereichen viele Vorteile.

Weitere Vorteile:

Lassen Sie sich vom innovativen Compact-Grid™ überzeugen. Die Umstellung auf Compact-Grid™ ist in vielen Systemen möglich, ohne dass es viel Aufwand oder Änderungen bedarf.

Dieser exquisite Gurt wird Sie in allen Bereichen verzaubern.

Technische Spezifikationen

Verfügbares Material

AISI 302 / EN 1.4310 Edelstahl
AISI 316 / EN 1.4436 Edelstahl

Gurtspezifikationen

Daten
Teilung	10 mm
Maschenweite (ca.)	10 mm
Drahtstärke	1,6 mm
Gurthöhe	5,2 mm
Gewicht	4,9 kg/m2
Prozent offene Fläche	70 %
Abmessung Öffnung (größte, offene Stelle)	ø10,6 mm
Maximale Gurtbreite	3662 mm
Minimale Gurtbreite	302 mm
Maximale Arbeitszugkraft	2,27 kg/Verbindung • 227 kg/m
Maximale Laufgeschwindigkeit	45,7 m/min
Minimaler Übergabedurchmesser	16 mm
Minimaler Antriebsdurchmesser	51 mm

Gurtaußenbreite

Zoll	Millimeter	Anzahl der Maschen	Zoll	Millimeter	Anzahl der Maschen	Zoll	Millimeter	Anzahl der Maschen
11,890	302	29	32,362	822	81	52,835	1342	133
12,667	322	31	33,150	842	83	53,622	1362	135
13,465	342	33	33,937	862	85	54,409	1382	137
14,252	362	35	34,724	882	87	55,197	1402	139
15,039	382	37	35,512	902	89	55,984	1422	141
15,827	402	39	36,299	922	91	56,772	1442	143
16,614	422	41	37,087	942	93	57,559	1462	145
17,402	442	43	37,874	962	95	58,346	1482	147
18,189	462	45	38,661	982	97	59,134	1502	149
18,976	482	47	39,449	1002	99	59,921	1522	151
19,764	502	49	40,236	1022	101	60,709	1542	153
20,551	522	51	41,024	1042	103	61,496	1562	155
21,339	542	53	41,811	1062	105	62,283	1582	157
22,126	562	55	42,598	1082	107	63,071	1602	159
22,913	582	57	43,386	1102	109	63,858	1622	161
23,701	602	59	44,173	1122	111	64,646	1642	163
24,488	622	61	44,961	1142	113	65,433	1662	165
25,276	642	63	45,748	1162	115	66,220	1682	167
26,063	662	65	46,535	1182	117	67,008	1702	169
26,850	682	67	47,323	1202	119	67,795	1722	171
27,638	702	69	48,110	1222	121	68,583	1742	173
28,425	722	71	48,898	1242	123	69,370	1762	175
29,213	742	73	49,685	1262	125	70,157	1782	177
30,000	762	75	50,472	1282	127	70,945	1802	179
30,787	782	77	51,260	1302	129	71,732	1822	181
31,575	802	79	52,047	1322	131	72,520	1842	183

Antriebsräder

10 mm Compact-Grid Zahnrad
	METRISCH (mm)				ZOLL
	Antriebszahnscheibe		Führungsscheibe Außendurchmesser	Umlenkscheibe Außendurchmesser	Antriebszahnscheiben		Führungsscheibe Außendurchmesser	Umlenkscheibe Außendurchmesser
# Zähne	Fußkreis-durchmesser	Außen-durchmesser	Führungsscheibe Außendurchmesser	Umlenkscheibe Außendurchmesser	Fußkreis-durchmesser	Außen-durchmesser	Führungsscheibe Außendurchmesser	Umlenkscheibe Außendurchmesser
8	50,66	55,66	60,06	44,97	1,995	2,191	2,365	1,771
9	56,88	61,88	66,28	51,41	2,239	2,436	2,609	2,024
10	63,12	68,12	72,52	57,84	2,485	2,682	2,855	2,277
11	69,39	74,39	78,79	64,25	2,732	2,929	3,102	2,530
12	75,67	80,67	85,07	70,66	2,979	3,176	3,349	2,782
13	81,97	86,97	91,37	77,06	3,227	3,424	3,597	3,034
14	88,28	93,28	97,68	83,45	3,476	3,672	3,846	3,286
15	94,59	99,59	103,99	89,84	3,724	3,921	4,094	3,537
16	100,92	105,92	110,32	96,23	3,973	4,170	4,343	3,789
17	107,24	112,24	116,64	102,62	4,222	4,419	4,592	4,040
18	113,58	118,58	122,98	109,00	4,471	4,668	4,842	4,291
19	119,91	124,91	129,31	115,38	4,721	4,918	5,091	4,543
20	126,25	131,25	135,65	121,76	4,970	5,167	5,341	4,794
21	132,59	137,59	141,99	128,14	5,220	5,417	5,590	5,045
22	138,93	143,93	148,33	134,52	5,470	5,667	5,840	5,296
23	145,28	150,28	154,68	140,89	5,720	5,916	6,090	5,547
24	151,63	156,63	161,03	147,27	5,970	6,166	6,340	5,798
25	157,97	162,97	167,37	153,65	6,219	6,416	6,590	6,049
26	164,32	169,32	173,72	160,02	6,469	6,666	6,840	6,300
27	170,68	175,68	180,08	166,39	6,720	6,916	7,090	6,551
28	177,03	182,03	186,43	172,77	6,970	7,166	7,340	6,802
29	183,38	188,38	192,78	179,14	7,220	7,417	7,590	7,053
30	189,74	194,74	199,14	185,51	7,470	7,667	7,840	7,304
31	196,09	201,09	205,49	191,88	7,720	7,917	8,090	7,554
32	202,45	207,45	211,85	198,25	7,970	8,167	8,340	7,805
33	208,80	213,80	218,20	204,63	8,221	8,417	8,591	8,056
34	215,16	220,16	224,56	211,00	8,471	8,668	8,841	8,307
35	221,52	226,52	230,92	217,37	8,721	8,918	9,091	8,558
36	227,87	232,87	237,27	223,74	8,971	9,168	9,342	8,809
37	234,23	239,23	243,63	230,11	9,222	9,419	9,592	9,059
38	240,59	245,59	249,99	236,48	9,472	9,669	9,842	9,310
39	246,95	251,95	256,35	242,85	9,722	9,919	10,093	9,561
40	253,31	258,31	262,71	249,22	9,973	10,170	10,343	9,812

Slim Profile Sprockets (Schmalprofil)

	METRISCH (mm)		ZOLL
# Zähne	Außendurchmesser	Fußkreis	Außendurchmesser	Fußkreis
8	58,07	44,97	2,286	1,771
9	64,51	51,41	2,540	2,024
10	70,94	57,84	2,793	2,277
11	77,35	64,25	3,045	2,530
12	83,76	70,66	3,298	2,782
13	90,16	77,06	3,550	3,034
14	96,55	83,45	3,801	3,286
15	102,94	89,84	4,053	3,537
16	109,33	96,23	4,304	3,789
17	115,72	102,62	4,556	4,040
18	122,10	109,00	4,807	4,291
19	128,48	115,38	5,058	4,543
20	134,86	121,76	5,310	4,794
21	141,24	128,14	5,561	5,045
22	147,62	134,52	5,812	5,296
23	153,99	140,89	6,063	5,547
24	160,37	147,27	6,314	5,798
25	166,75	153,65	6,565	6,049
26	173,12	160,02	6,816	6,300
27	179,49	166,39	7,067	6,551
28	185,87	172,77	7,318	6,802
29	192,24	179,14	7,568	7,053
30	198,61	185,51	7,819	7,304
31	204,98	191,88	8,070	7,554
32	211,35	198,25	8,321	7,805
33	217,73	204,63	8,572	8,056
34	224,10	211,00	8,823	8,307
35	230,47	217,37	9,074	8,558
36	236,84	223,74	9,324	8,809
37	243,21	230,11	9,575	9,059
38	249,58	236,48	9,826	9,310
39	255,95	242,85	10,077	9,561
40	262,51	249,41	10,335	9,819

	PDF	YouTube
Auswahl des richtigen Bandaufbaus
Überlegungen zur Anlagenumrüstung
Verbinden eines Compact-Grid™
Compact-Grid™ USDA Zertifizierung
Compact-Grid™ Flyer mit Mitnehmern
Compact-Grid™ Flyer deutsch
Compact-Grid™ Flyer englisch

Compact-Grid^™

Innovation und Produktivität in einem Förderband vereint dieses Design

Merkmale und Vorteile

Weitere Vorteile:

Technische Spezifikationen

Verfügbares Material

Gurtspezifikationen

Gurtaußenbreite

Antriebsräder

Slim Profile Sprockets (Schmalprofil)

Weitere Informationen anfordern

Compact-Grid™

Innovation und Produktivität in einem Förderband vereint dieses Design

Anwendungen

Vorteile

Merkmale und Vorteile

Weitere Vorteile:

Spezifikationen

Technische Spezifikationen

Verfügbares Material

Gurtspezifikationen

Gurtaußenbreite

Antriebsräder

Slim Profile Sprockets (Schmalprofil)

Support Info

Klicken Sie hier, um das Produktvideo anzusehen

Weitere Informationen anfordern

Verwandte Produkte

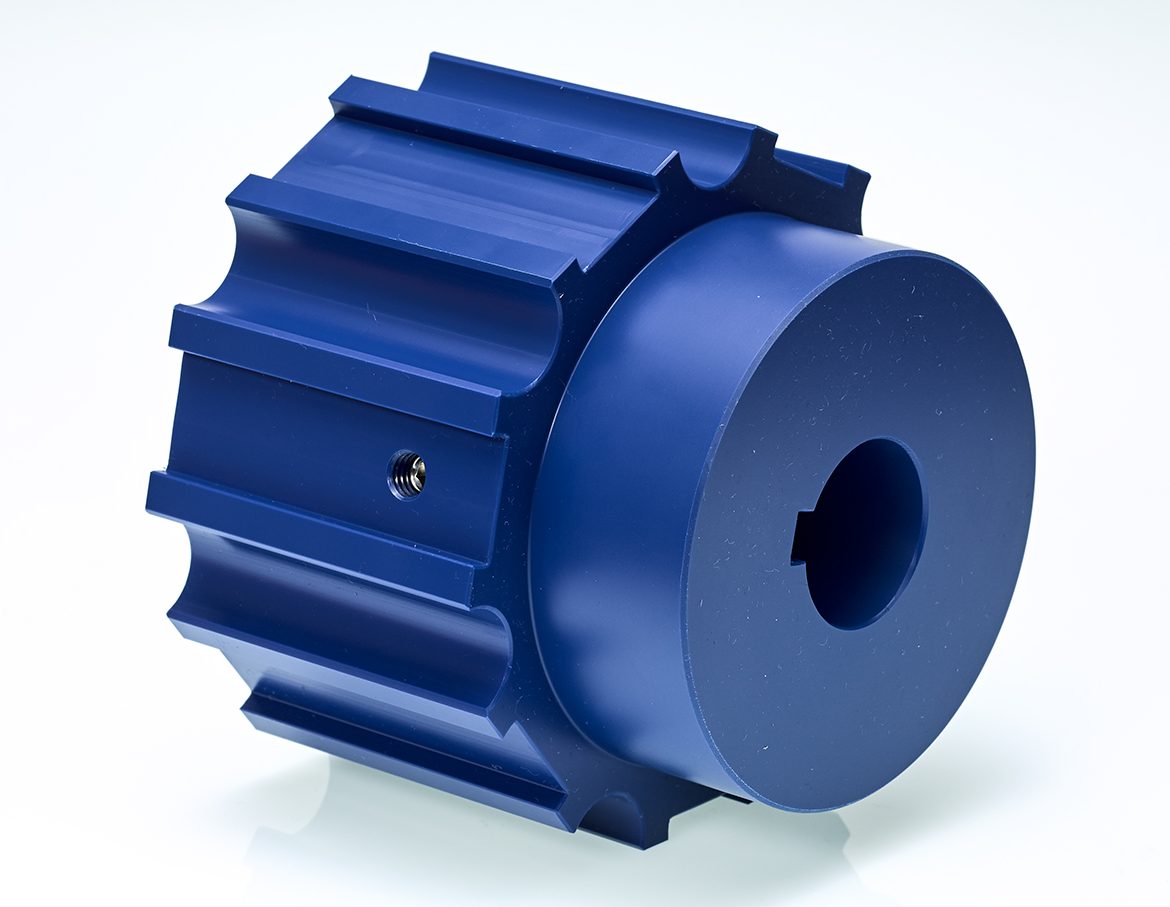

Antriebskomponenten

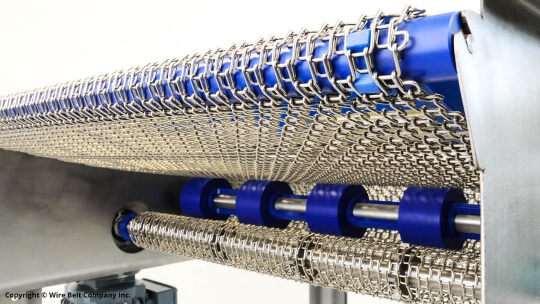

Geradeausförderer

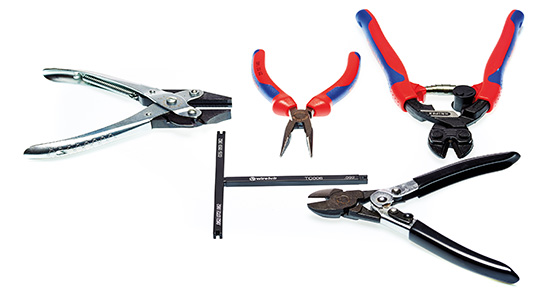

Wire Belt Gurt-Wartungstools
